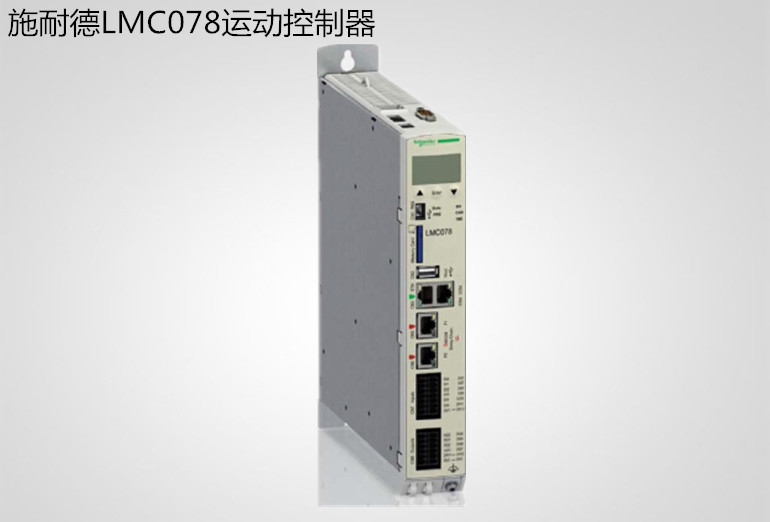

施耐德LMC078运动控制器

Modicon LMC078 可编程运动控制器专为紧凑型机器而设计，这些机器在运动控制

应用以及控制系统和机器通信功能管理等方面有着高性能表现要求。

Modicon LMC078 可编程运动控制器具备强大的运算能力，可以：

□ 在 1 毫秒内同时控制 8 个同步联动轴/2 毫秒内同时控制 16 个同步联动轴

□ 2 ns 内执行一条布尔型指令

□ 最小周期时间为 250 µs

特点种类额定值 / 性能外形尺寸样本 / 手册・说明书 / CAD /软件

施耐德LMC078运动控制器

Modicon LMC078 可编程运动控制器集成下列标准的运动控制功能：

> 速度控制和转矩控制

> 相对或绝对定位功能

> 从轴凸轮轮廓与可编程凸轮开关切换控制功能

> 虚拟轴功能

> 用于位置控制中的电子齿轮功能

> 通过 G-代码实现直线插补和圆弧插补

> 通过外部编码器控制主轴与虚拟轴

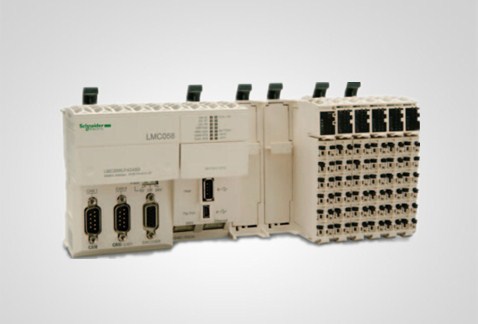

为提高您的设备的性能和可靠性， LMC058运动控制器有一个用于主编码器 (增量式

或SSI) 的15针SUB-D连接。

LMC058的执行速度可以达到22 ns每指令、即每毫秒可以执行超过45,000条布尔

指令，最大可管理2400个I/O， 64 MB RAM用于程序和数据存储，同时提供128 MB闪

存用于应用程序和数据的备份， LMC058运动控制器能够消除您对设备能力的各种

顾虑。

在开发LMC058运动控制器时，充分考虑了为客户节约成本的因素， CPU的标准配置

包含：

42个离散量I/O

内置串口和以太网口

4路模拟量输入 (型号LMC058 LF424)

1个CANopen主站

1个CANmotion主站

施耐德LMC078运动控制器

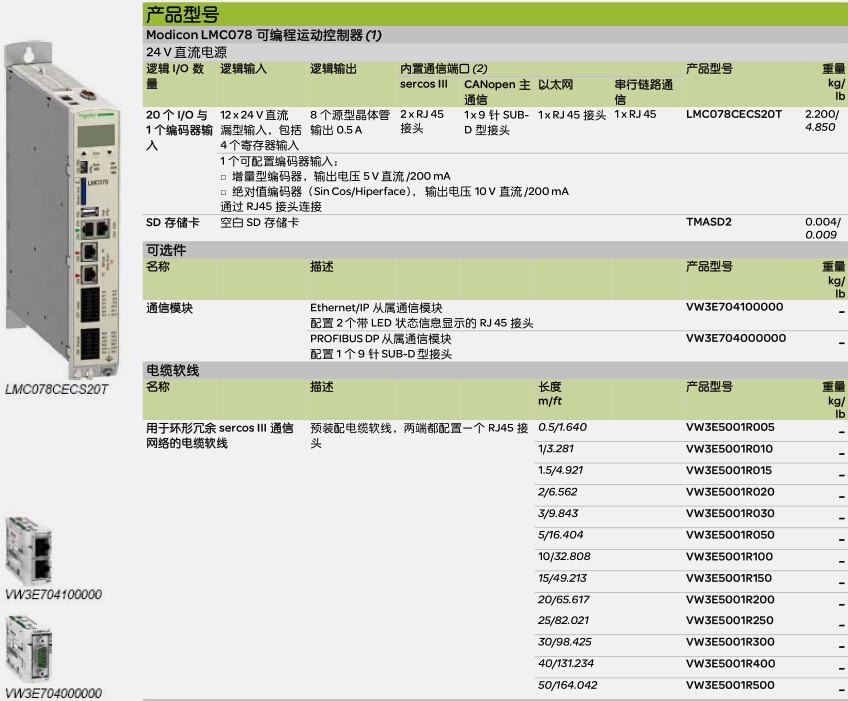

型号说明：

施耐德LMC078运动控制器

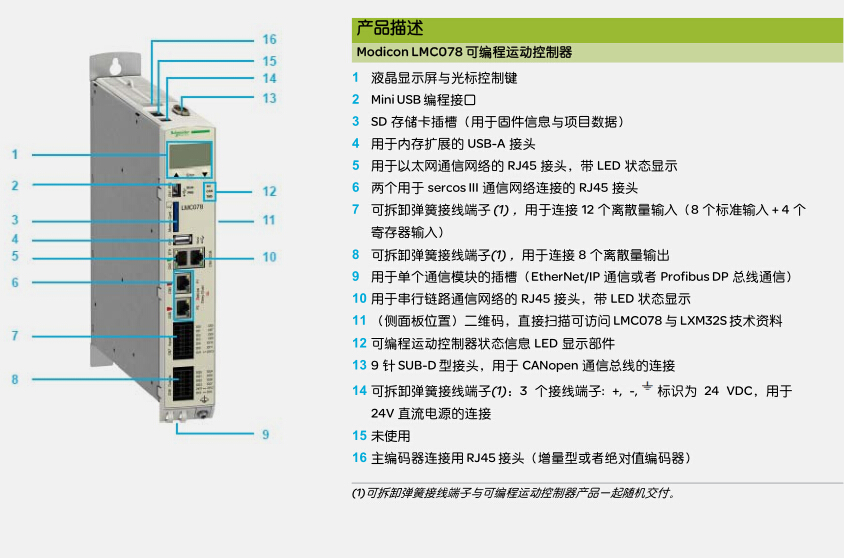

规格参数：
