施耐德LMC058运动控制器

LMC058运动控制器是轴控制和定位的最佳解决方案，包括自动化功能。作为施耐德

电气 “灵活设备控制” 理念的组成部分，它可满足所有业务领域中多种应用的需求。

此运动控制器为需要轴间同步的设备生产商 (OEM) 设计，主要面向诸如包装、输送和

仓储机械，金属及木材加工机械等应用，为速度控制、计数、轴控制和通讯功能提供高

性能的电气控制解决方案。

为此， LMC058主运动控制器标配有：

一个CANopen主站

一个专用于控制多达8个同步轴的CANmotion主站，具备4轴条件下2 ms的性能

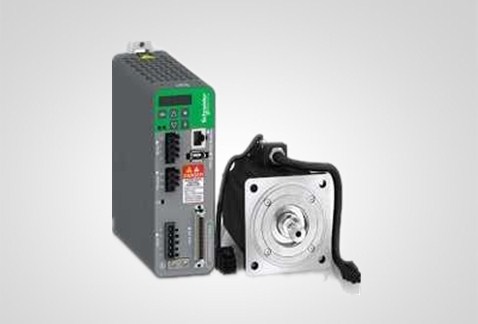

通过LMC058运动控制器、 Lexium SD3 驱动器以及BSH 和 BMH 伺服电机，施耐德电气

可提供一套完整的高性能且具备成本效益的解决方案。

特点种类额定值 / 性能外形尺寸样本 / 手册・说明书 / CAD /软件

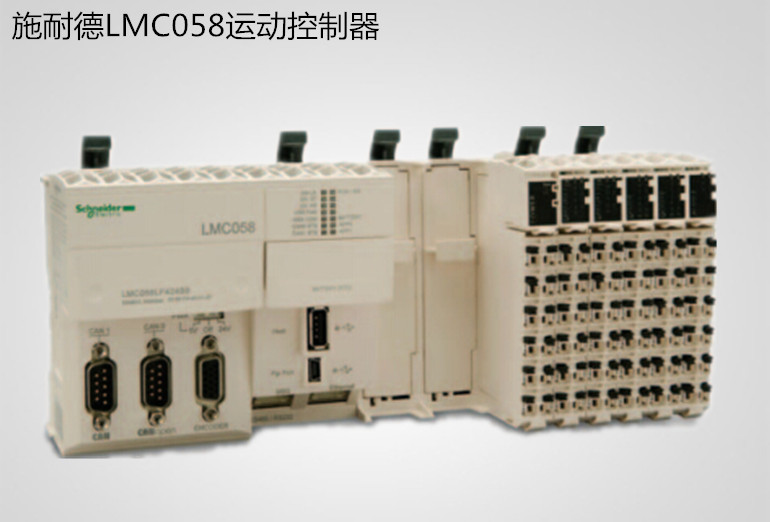

施耐德LMC058运动控制器

在性能方面， LMC058运动控制器拥有双核处理器：

内核1专门用于管理程序任务，并且为同步轴控制和应用代码的实时执行提供最大

的资源。

内核2专门用于执行通讯任务，程序执行的性能从此不再受影响。

运动任务的执行与CANmotion总线循环时间进行同步。

此任务会计算同步轴的位置，并以SoMachine V2.0软件编程，后者提供有6种IEC

61131-3编程语言：

指令表 (IL)

梯形图 (LD)

功能框图 (FBD)

顺序功能图 (SFC)

结构化文本 (ST)

连续功能图 (CFC)

PLCopen功能块简单易用，可以显著缩短对运动控制进行编程以及控制机器上独立的

同步轴所需的时间。

将运动功能与标准自动化功能相结合的能力既可实现最高的灵活性，又可实现高性能

水平。 LMC058主运动控制器能够控制实时、远程及虚拟轴的同步。

应用 :

包装设备、印刷设备、物料搬运、机器人设备

施耐德LMC058运动控制器

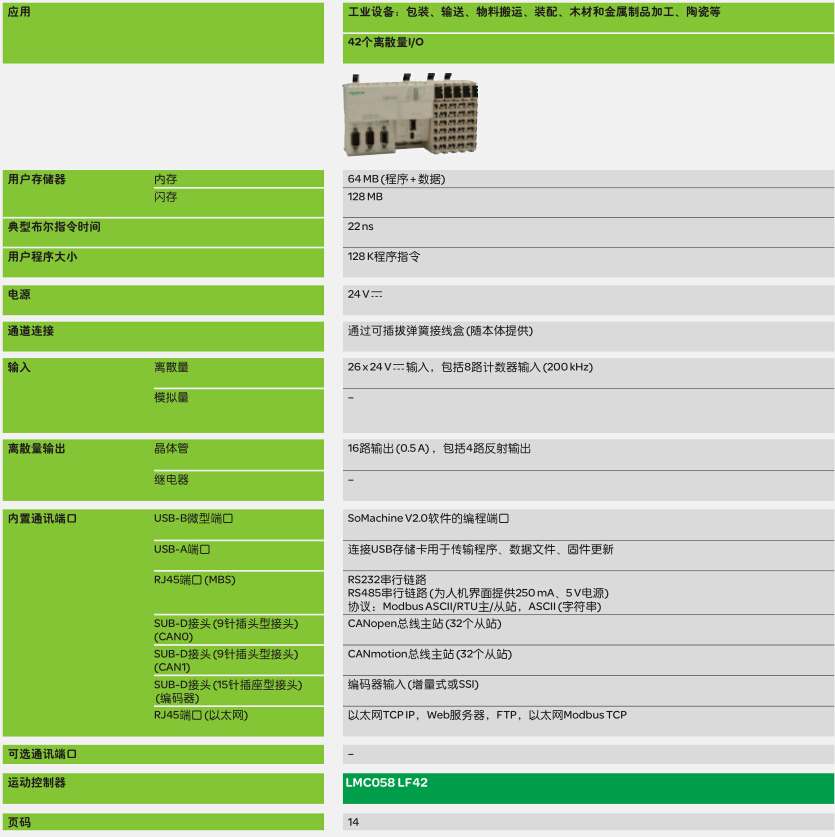

型号说明：
